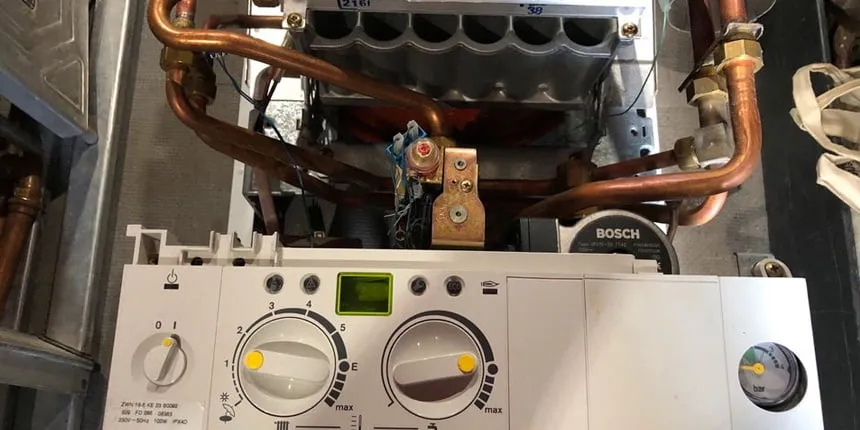

Die Junkers Cerapur Gas-Brennwertherme ist ein bewährtes Heizsystem, das für seine Effizienz und Zuverlässigkeit bekannt ist. Wie bei jeder komplexen Technologie können jedoch im Laufe der Zeit verschiedene Fehler auftreten, die eine Fehlfunktion der Heizung verursachen können. In diesem Leitfaden, der auch als Junkers Fehlercode Tabelle dient, haben wir die häufigsten Fehlercodes zusammengetragen und erläutern, was diese bedeuten und welche Maßnahmen zur Fehlerbehebung ergriffen werden können. Dieser Leitfaden richtet sich sowohl an Hausbesitzer als auch an Fachhandwerker, die die Junkers Cerapur Heizung warten und reparieren.
So reagieren Sie richtig bei einer Junkers Fehlermeldung
Unser Rat: Bleiben Sie gelassen und gehen Sie die Situation Schritt für Schritt an. Folgen Sie zunächst den Anweisungen auf unserer Website. Dort finden Sie eine umfassende Junkers Fehlercode Tabelle und detaillierte Anleitungen zur Selbsthilfe. Viele Fehlermeldungen können mit den dort beschriebenen Schritten einfach und sicher behoben werden.
Fehlergruppe A bei der Junkers Cerapur Heizung
Fehlercode A7: Warmwasser-NTC hat Unterbrechung
Bedeutung: Der NTC-Fühler, der die Warmwassertemperatur misst, hat eine Unterbrechung. Dies kann zu falschen Temperaturmessungen oder einer kompletten Fehlfunktion führen. In der Junkers Fehlercode Tabelle finden Sie detaillierte Informationen zu diesem und anderen Fehlercodes sowie die entsprechenden Lösungsansätze.
Vorgehen:
- Überprüfung: Der Heizungsmonteur prüft den Zustand des Warmwasser-NTC sowie die Anschlusskabel auf Beschädigungen oder Lockerungen.
- Austausch: Falls der NTC defekt ist, erfolgt ein Austausch des Sensors.
Fehlercode AD: Speicher-NTC hat Unterbrechung oder Kurzschluss
Bedeutung: Der NTC-Fühler für den Speicher hat entweder eine Unterbrechung oder einen Kurzschluss, was die Messung der Speichertemperatur beeinträchtigt.
Vorgehen:
- Überprüfung: Der Speicher-NTC und die Anschlusskabel werden auf Funktionalität geprüft.
- Austausch: Sollte ein Defekt vorliegen, wird der NTC ausgetauscht, um die korrekte Funktion wiederherzustellen.
Fehlercode AC: Keine Signalerkennung zwischen TA 211 E bzw. RAM und Leiterplatte
Bedeutung: Es wird kein Signal zwischen der Raumtemperaturregelung TA 211 E bzw. RAM und der Leiterplatte erkannt, was zu Kommunikationsproblemen führt.
Vorgehen:
- Überprüfung der Kabel: Der Monteur prüft alle Kabelverbindungen auf Korrosion, Beschädigungen oder lose Verbindungen und behebt diese entsprechend.
Fehlergruppe B und C bei der Junkers Cerapur Heizung
Fehlercode B1: Kodierstecker wird von der Leiterplatte nicht erkannt
Bedeutung: Der Kodierstecker, der für die Identifikation der Heizungskomponenten zuständig ist, wird von der Leiterplatte nicht erkannt.
Vorgehen:
- Steckerüberprüfung: Der Monteur stellt sicher, dass der Kodierstecker korrekt aufgesteckt ist.
- Austausch: Bei anhaltenden Problemen kann ein Austausch des Kodiersteckers notwendig sein.
Fehlercode C1: Druckdosenkontakt für kleine Drehzahl hat während des Betriebs geöffnet
Bedeutung: Der Druckdosenkontakt, der bei niedriger Drehzahl aktiv ist, öffnet während des Betriebs, was auf eine fehlerhafte Drucksteuerung hinweist.
Vorgehen:
- Überprüfung der Druckdose: Der Heizungsmonteur überprüft die Druckdose auf Funktionalität und eventuelle Blockaden.
- Luftweg und Ventilator: Der Ventilator und der Luftweg werden auf Störungen überprüft, die den Betrieb beeinträchtigen könnten.
Fehlercode C2: Druckdosenkontakt für große Drehzahl hat während des Betriebs geöffnet
Bedeutung: Ähnlich wie bei C1 öffnet der Druckdosenkontakt für hohe Drehzahlen während des Betriebs, was auf eine Störung hinweist.
Vorgehen:
- Druckdosenprüfung: Die Druckdose wird erneut geprüft, ebenso wie der Luftweg und der Ventilator.
Fehlercode C4: Druckdosenkontakt bleibt geschlossen
Bedeutung: Der Druckdosenkontakt bleibt geschlossen und öffnet nicht, was auf ein Problem in der Druckregelung oder im Luftweg hinweist.
Vorgehen:
- Systemprüfung: Der Monteur prüft die Druckdose, den Luftweg, den Ventilator sowie die Steuerleitung und die Abgasrohrlänge auf mögliche Ursachen.
Fehlercode C6: Druckdosenkontakt bleibt bei Fehler C6 offen
Bedeutung: Der Kontakt bleibt bei aktiviertem Fehler C6 offen, was auf eine Störung in der Luftdruckregelung hinweist.
Vorgehen:
- Prüfung: Alle relevanten Komponenten wie die Druckdose, der Luftweg, der Ventilator, die Steuerleitung und die Abgasrohrlänge werden auf Fehler überprüft.
Fehlercode CC: Außenfühler bei TA 211 E hat Unterbrechung
Bedeutung: Der Außenfühler, der die Außentemperatur misst, hat eine Unterbrechung, was die Heizungsregelung beeinträchtigt.
Vorgehen:
- Fühlerprüfung: Der Installateur prüft den Außenfühler und die dazugehörigen Kabel auf Beschädigungen oder Unterbrechungen.
Fehlergruppe D bei der Junkers Cerapur Heizung
Fehlercode D1: Keine Rückmeldespannung von LSM 5
Bedeutung: Es wird keine Rückmeldespannung von der LSM 5 (Leistungselektronik) registriert, was auf ein Kommunikationsproblem hindeutet.
Vorgehen:
- Verdrahtungsprüfung: Der Monteur überprüft die Verdrahtung der LSM 5 und die Funktion der Abgasklappe auf eventuelle Fehler.
Fehlercode D3: Brücke 8-9 fehlt oder der angeschlossene Begrenzer hat ausgelöst
Bedeutung: Die elektrische Brücke zwischen den Anschlüssen 8 und 9 fehlt oder der angeschlossene Begrenzer hat ausgelöst, was eine Sicherheitsabschaltung verursacht.
Vorgehen:
- Brückenprüfung: Der Monteur überprüft die Brücke 8-9 und den Begrenzer auf ordnungsgemäßen Zustand und Funktion.
Fehlergruppe E bei der Junkers Cerapur Heizung
Fehlercode E0: Interner Fehler auf der Leiterplatte
Bedeutung: Ein interner Fehler auf der Leiterplatte der Heizung liegt vor, der möglicherweise die Funktion der gesamten Anlage beeinträchtigt.
Vorgehen:
- Leiterplattentausch: Die Leiterplatte muss in diesem Fall ersetzt werden, da eine Reparatur meistens nicht möglich ist.
Fehlercode E2: Vorlauf-NTC hat Unterbrechung oder Kurzschluss
Bedeutung: Der NTC-Fühler für den Vorlauf hat eine Unterbrechung oder einen Kurzschluss, was die Temperaturregelung beeinträchtigt.
Vorgehen:
- Fühlerprüfung: Der Heizungsmonteur prüft den Vorlauf-NTC und die Anschlusskabel auf Schäden und führt bei Bedarf einen Austausch durch.
Fehlercode E5: Die Temperatur am Brenner-NTC wurde überschritten
Bedeutung: Die Temperatur am Brenner-NTC ist über den zulässigen Wert gestiegen, was auf eine Überhitzung hinweist.
Vorgehen:
- Brenner-NTC prüfen: Der Monteur prüft den Brenner-NTC und die zugehörigen Komponenten, um die Ursache der Überhitzung zu ermitteln.
Fehlercode E7: Brenner-NTC hat Unterbrechung oder Kurzschluss
Bedeutung: Der NTC-Fühler am Brenner weist eine Unterbrechung oder einen Kurzschluss auf, was zu ungenauen Temperaturmessungen führt.
Vorgehen:
- Kabelprüfung: Der Monteur überprüft den Brenner-NTC und die Anschlüsse, um sicherzustellen, dass keine Beschädigungen vorliegen.
Fehlercode E8: Mindestdruckwächter hat ausgelöst
Bedeutung: Der Mindestdruckwächter hat aufgrund eines zu geringen Drucks oder eines Defekts ausgelöst.
Vorgehen:
- Druck prüfen: Der Heizungsmonteur stellt sicher, dass der Druck im System ausreichend ist. Sollte der Mindestdruckwächter defekt sein, wird dieser ausgetauscht.
Fehlercode E9: STB hat bei Fehler E9 ausgelöst
Bedeutung: Der Sicherheitstemperaturbegrenzer (STB) hat aufgrund eines Problems ausgelöst, was eine Sicherheitsabschaltung verursacht.
Vorgehen:
- Systemüberprüfung: Der Monteur prüft den Vorlauf-NTC, die Pumpe und die Sicherungen, um die Ursache für die Auslösung des STB zu ermitteln. In der Junkers Fehlercode Tabelle können Sie genau nachlesen, welche Schritte zur Behebung dieses und anderer Fehler notwendig sind.
Fehlercode EA: Kein Ionisationsstrom
Bedeutung: Der Ionisationsstrom, der zur Überwachung der Flammenbildung dient, wird nicht erkannt. Dies kann auf Probleme mit dem Gasfluss oder der Zündung hinweisen.
Vorgehen:
- Gasversorgung prüfen: Der Monteur überprüft, ob der Gashahn geöffnet ist und der Gasdruck korrekt ist.
- Zündsystem überprüfen: Der Netzanschluss, die Zündelektrode und die Verkabelung werden geprüft, um sicherzustellen, dass das Zündsystem einwandfrei funktioniert.
Das könnte Sie auch interessieren: Bosch Waschmaschine Fehlercode Tabelle
Fehlergruppe F bei der Junkers Cerapur Heizung
Fehlercode F7: Falsches Ionisationssignal
Bedeutung: Ein falsches Signal von der Ionisationselektrode weist auf eine fehlerhafte Flammenüberwachung hin.
Vorgehen:
- Elektrode prüfen: Der Heizungsmonteur überprüft die Ionisationselektrode und die Verkabelung auf Beschädigungen und sorgt für einen korrekten Sitz.

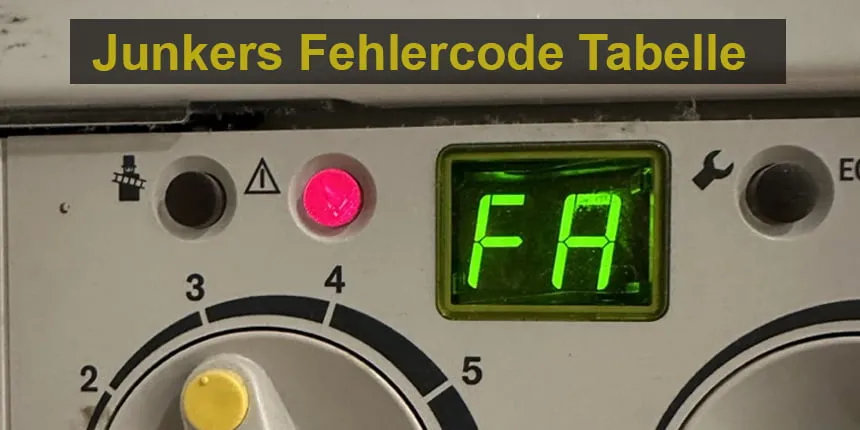

Fehlercode FA: Ionisationsstrom bleibt nach Regelabschaltung bestehen
Bedeutung: Nach der Regelabschaltung bleibt der Ionisationsstrom bestehen, was auf eine Störung in der Gasregelung hinweist.
Vorgehen:
- Gasarmatur und Verkabelung prüfen: Der Monteur überprüft die Verkabelung zur Gasarmatur und die Armatur selbst auf ordnungsgemäße Funktion.
Junkers Fehlercode Tabelle: Zusammenfassung der häufigsten Fehlercodes und Maßnahmen
Fehlercode | Bedeutung | Mögliche Maßnahmen |
---|---|---|
A7 | Warmwasser-NTC hat Unterbrechung | Prüfung und Austausch des NTC |
AD | Speicher-NTC hat Unterbrechung oder Kurzschluss | Überprüfung und Austausch des Speicher-NTC |
AC | Keine Signalerkennung zwischen TA 211 E bzw. RAM und Leiterplatte | Überprüfung der Kabelverbindungen |
B1 | Kodierstecker wird von der Leiterplatte nicht erkannt | Überprüfung des Kodiersteckers, eventuell Austausch |
C1 | Druckdosenkontakt für kleine Drehzahl öffnet im Betrieb | Überprüfung der Druckdose, des Ventilators und des Luftwegs |
C2 | Druckdosenkontakt für große Drehzahl öffnet im Betrieb | Überprüfung der Druckdose, des Ventilators und des Luftwegs |
C4 | Druckdosenkontakt bleibt geschlossen | Überprüfung der Druckdose, Luftweg, Ventilator, Steuerleitung und Abgasrohrlänge |
C6 | Druckdosenkontakt bleibt bei Fehler C6 offen | Überprüfung der Druckdose, Luftweg, Ventilator, Steuerleitung und Abgasrohrlänge |
CC | Außenfühler bei TA 211 E hat Unterbrechung | Überprüfung des Außenfühlers und der Kabel |
D1 | Keine Rückmeldespannung von LSM 5 | Überprüfung der Verdrahtung von LSM 5 und der Abgasklappe |
D3 | Brücke 8-9 fehlt oder der angeschlossene Begrenzer hat ausgelöst | Überprüfung der Brücke 8-9 und des Begrenzers |
E0 | Interner Fehler auf der Leiterplatte | Austausch der Leiterplatte |
E2 | Vorlauf-NTC hat Unterbrechung oder Kurzschluss | Überprüfung und Austausch des Vorlauf-NTC |
E5 | Die Temperatur am Brenner-NTC wurde überschritten | Überprüfung des Brenner-NTC |
E7 | Brenner-NTC hat Unterbrechung oder Kurzschluss | Überprüfung des Brenner-NTC und der Anschlusskabel |
E8 | Mindestdruckwächter hat ausgelöst | Überprüfung des Drucks und des Mindestdruckwächters |
E9 | STB hat bei Fehler E9 ausgelöst | Überprüfung des Vorlauf-NTC, der Pumpe und der Sicherungen |
EA | Kein Ionisationsstrom | Überprüfung der Gasversorgung, des Zündsystems und der Verkabelung |
F7 | Falsches Ionisationssignal | Überprüfung der Ionisationselektrode und der Verkabelung |
FA | Ionisationsstrom bleibt nach Regelabschaltung bestehen | Überprüfung der Verkabelung zur Gasarmatur und der Gasarmatur |
Umfassender Leitfaden zur Fehlerbehebung Ihrer Junkers Cerapur Heizung
Mit diesem umfassenden Leitfaden, der auch als Junkers Fehlercode Tabelle dient, sind Sie in der Lage, häufig auftretende Probleme mit Ihrer Junkers Cerapur Gas-Brennwertherme zu identifizieren und entsprechende Maßnahmen zu ergreifen. Es ist jedoch wichtig zu betonen, dass die meisten dieser Arbeiten von einem qualifizierten Heizungsmonteur durchgeführt werden sollten, um die Sicherheit und Funktionalität Ihrer Heizung zu gewährleisten.
Junkers Fehlercode Tabelle Pdf
Die Junkers-Fehlercodes sind entscheidend, um mögliche Störungen bei Heizungsanlagen und Kombis schnell zu identifizieren und zu beheben. Diese Codes bieten Nutzern und Technikern wichtige Hinweise, um die Geräte optimal und effizient zu betreiben. Das Verständnis dieser Fehlercodes ist unerlässlich, um Probleme rasch zu lösen und den Betrieb des Geräts sicherzustellen. Daher ist es sehr nützlich, eine Tabelle der Junkers-Fehlercodes im PDF-Format herunterzuladen. Untenstehend finden Sie den Link zum Herunterladen der Junkers-Fehlercode-Tabelle im PDF-Format:
